لماذا تستحق الأعمدة رسمًا دقيقًا
يبدو العمود المدور بسيطًا: بضعة أقطار وممر مفتاح وخيط وبعض الشطب. من الناحية العملية، تحمل الأعمدة المحامل والتروس وموانع التسرب والوصلات، ولكل من هذه الواجهات متطلباتها الخاصة من حيث الحجم والشكل والسطح. يخبر الرسم الواضح الخاطفة بالميزات الحرجة والتي يمكن إجراؤها على التفاوت العام، وهذا هو ما يحافظ على الجزء دقيقًا واقتصاديًا.
تمشي هذه المقالة على طول عمود نموذجي من الفولاذ المقاوم للصدأ حسب الميزة، من اختيار المخزون إلى تقرير الفحص النهائي، وتشرح ما يجب وضعه على الرسم في كل خطوة.
الخطوة 1: اختيار الدرجة قبل التفاوتات
آلة درجات من الستانلس ستيل بشكل مختلف، وهذا يؤثر على التحمل والتشطيبات العملية.
| الدرجة | سلوك التشغيل الآلي | تآكل | الاستخدام النموذجي للعمود |
|---|---|---|---|
| 303 | التشغيل الآلي الحر ؛ تتكسر الرقائق بسهولة | جيدة في الداخل وفي الخدمة الجافة | أعمدة عالية الميزة، والتجهيزات، والآليات العامة |
| 304 | أكثر لزوجة؛ ويتصلّد بالتشغيل إذا احتكّت به الأداة | الغرض العام | ملامسة الطعام والأجهزة العامة |
| 316 | على غرار 304، أكثر صلابة قليلاً للقطع | مقاومة أفضل للكلوريدات | البيئات البحرية والغسيل والكيماوية |
| 17-4 PH | قابل للتشغيل آليًا ؛ يمكن معالجته حراريًا للقوة | جيد | أعمدة ومسامير عالية التحميل |
إذا تم لحام العمود، فتجنب 303. إذا كان يجب تقوية العمود، فإن 17-4 PH هو الخيار المعتاد غير القابل للصدأ ؛ حدد الحالة التي تحتاجها، مثل H900 أو H1150، وما إذا كان التشغيل الآلي يحدث قبل أو بعد المعالجة الحرارية.
الخطوة 2: تعيين التفاوت العام والبيانات
ابدأ الرسم بملاحظة تحمل عامة، على سبيل المثال ISO 2768 - m للأبعاد الخطية. كل شيء لم يتم استدعاؤه بشكل منفصل يندرج تحت تلك الملاحظة.
ثم حدد البيانات التي تعكس كيفية عمل العمود. بالنسبة للعمود المدعوم في محورين، عادةً ما يشكل مقعدا المحمل معًا محور المسند، المسمى على سبيل المثال A و B. ثم تتم الإشارة إلى متطلبات الاندفاع والتركيز على الميزات الأخرى إلى A - B، وهي الطريقة التي سيدور بها العمود بالفعل في الماكينة.
الأطوال تستحق نفس التفكير. مواضع الكتف ذات الأبعاد من الوجه الذي يحدد موقع المحمل أو الترس، وليس كسلسلة من أحد طرفي العمود إلى الطرف الآخر. تضيف الأبعاد المتسلسلة تفاوتاتها معًا، لذلك يمكن أن ينجرف الكتف في النهاية البعيدة إلى أبعد مما هو مقصود حتى عندما تكون كل خطوة فردية ضمن الحدود.
الخطوة 3: تحديد المقاسات على الأقطار الوظيفية

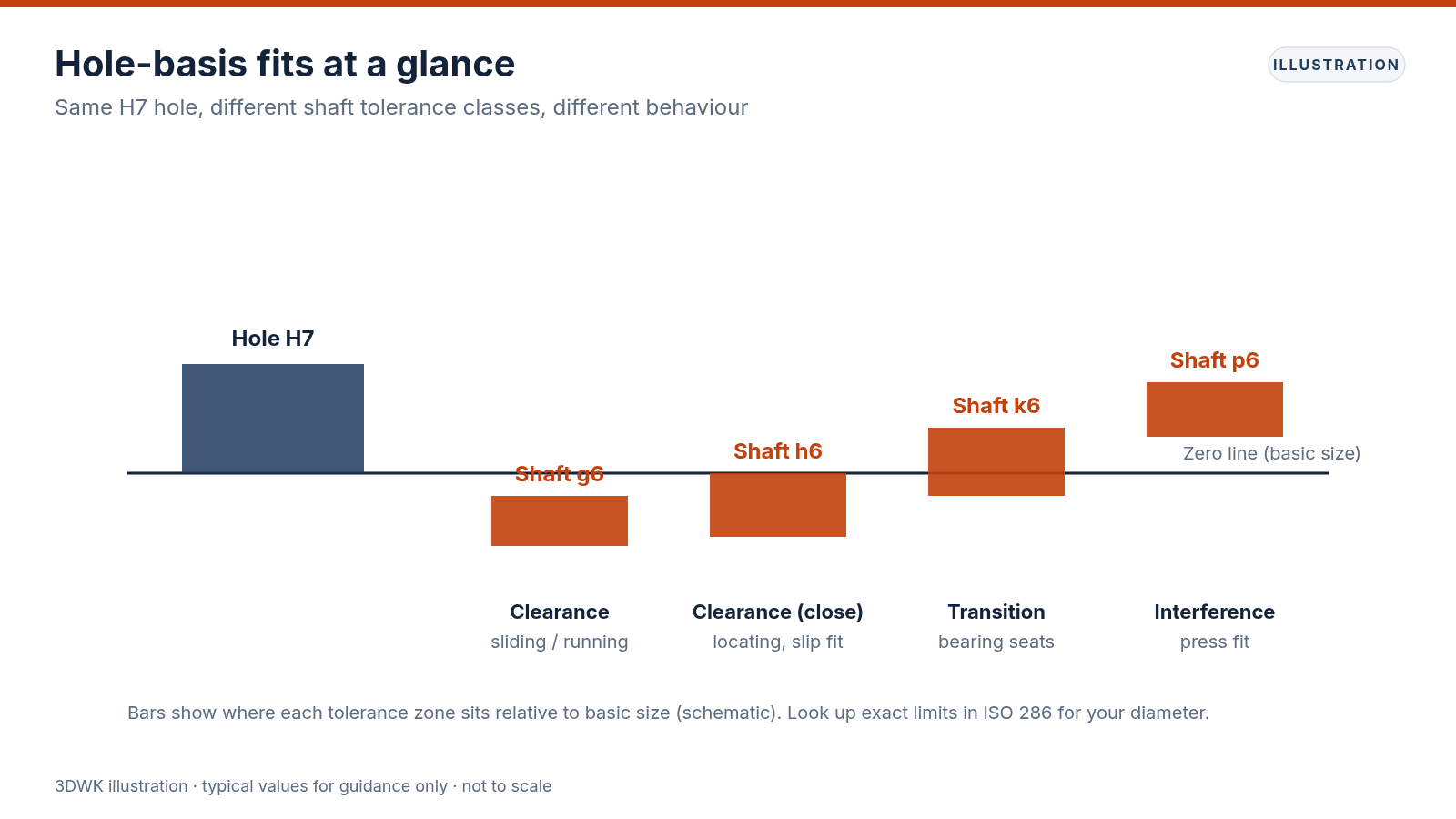

يجب أن تحمل الأقطار التي تتزاوج مع المحامل أو التروس أو البطانات فئة تحمل ISO 286 بدلاً من قيمة عادية زائد ناقص. يخبر الفصل الجميع عن القصد من الملاءمة.
مقاعد المحمل
عادة ما تتطلب المحامل الدوارة انتقال الضوء أو تناسب التداخل على الحلقة الدوارة. تعتبر الفئات مثل k6 أو j6 شائعة لمقاعد العمود، ولكن كتالوج صانع المحامل هو المرجع الصحيح لحمولتك وسرعتك.
انزلاق وتحديد موقع الأقطار
عندما يجب أن ينزلق جزء على العمود، تكون فئة الخلوص مثل g6 أو f7 نموذجية. بالنسبة لملاءمة تحديد الموقع القريبة التي لا يزال من الممكن تجميعها يدويًا، غالبًا ما يتم استخدام h6.
نوبات الضغط
قد تستخدم التروس أو المحاور التي يجب ألا تنزلق فئة تداخل مثل الصفحة 6. افحص الضغط الناتج مقابل قوة المحور.
اكتب الصف، وليس الأرقام فقط. "Ø 25 k6" أكثر وضوحًا من زوج من الحدود، ويتيح للمفتش البحث عن النطاق الصحيح لهذا القطر.
الخطوة 4: التحكم في الجريان السطحي حيث يؤثر على الماكينة
عادة ما يكون الانعطاف الدائري هو التحكم الهندسي الأكثر فائدة على العمود. يتحقق من التأثير المشترك للاستدارة والموضع أثناء دوران العمود على محور المسند الخاص به، وهو بالضبط كيف يتصرف العمود في الخدمة.
ضع الجريان السطحي لإغلاق الأقطار ومقاعد التروس وأقطار الاقتران المتعلقة بمساند المحمل. استخدم الجريان السطحي الكلي فقط حيث يجب أن يظل السطح الطويل صحيحًا على طوله بالكامل، مثل سطح الأسطوانة. تجنب إضافة التركيز إلا إذا كنت بحاجة إليه على وجه التحديد ؛ من الصعب قياسه وغالبًا ما يضيف القليل إلى ما هو أبعد من الجريان السطحي.
الخطوة 5: استدعاء تشطيب السطح فقط حيثما كان ذلك مهمًا
تنتمي متطلبات خشونة السطح إلى الأسطح التي تلمس شيئًا ما: مقاعد المحمل ومسارات مانع التسرب والأقطار المنزلقة. في مكان آخر، تكفي ملاحظة الانتهاء العامة.
| السطح | هدف الخشونة النموذجي | كيف يتم تحقيق ذلك عادة |
|---|---|---|
| سطح مقلوب عام | Ra 1.6–3.2 µm | خراطة نهائية قياسية |
| مقعد المحمل | Ra 0.8 ميكرومتر أو كما ينصح صانع المحامل | الدوران الدقيق أو التجليخ الأسطواني |
| مسار ركض مانع تسرب الشفاه | رع 0.2–0.8 ميكرومتر، لا يوجد رصاص حلزوني | تجليخ أو تلميع بغطاء |
| أجنحة مسننة | كما ينتج عن اللولبة | الدوران أو التدحرج أحادي النقطة |
بالنسبة لأختام الشفاه، فإن اتجاه التشطيب مهم وكذلك خشونته. ويترك الدوران سلكًا حلزونيًا يمكنه ضخ السائل بعد مانع التسرب. يتجنب التجليخ بالغطس ذلك، لذا اذكر "لا يوجد رصاص" على الرسم إذا أوصى صانع مانع التسرب بذلك.
الخطوة 6: الممرات الرئيسية والشقق والأخاديد والخيوط
الميزات الثانوية هي المكان الذي تلتقط فيه العديد من الأعمدة تكلفة غير ضرورية.
- الممرات الرئيسية: استخدم أحجام المفاتيح القياسية لقطر العمود وعرض البعد مع فئة ملائمة ؛ تجنب الممرات الرئيسية العميقة بالقرب من الخطوات الرقيقة
- المسطحات: تكون المسطحات المطحونة البسيطة لبرغي محدد أرخص من مجرى المفتاح عندما يكون عزم الدوران منخفضًا
- أخاديد الحلقة الاستنادية: اتبع أبعاد أخدود صانع الحلقة واترك الحواف حادة فقط حيث تحتاجها الحلقة
- القطع السفلية والنقوش: أضف أخدود تصريف على الكتفين يجب أن يستوعب المحمل بشكل مباشر، حتى لا يتداخل نصف قطر الزاوية
- الخيوط: حدد حجم الخيط ودرجة الميل والفئة (على سبيل المثالM16× 1.5-6g) وطول الخيط القابل للاستخدام
- ثقوب المركز: إذا كان العمود سيتم تأريضه أو فحصه بين المراكز، فذكر ما إذا كان يُسمح ببقاء ثقوب المركز
الخطوة 7: اختيار النهاية للبيئة
غالبًا ما تستخدم الأعمدة غير القابل للصدأ كآلات، لكن التشطيب يمكن أن يحسن مقاومة التآكل أو المظهر.
تخميل
يزيل التخميل كيميائيًا الحديد الحر المتبقي على السطح عن طريق التشغيل الآلي ويساعد طبقة الأكسيد الطبيعية على التكون بالتساوي. وهو شائع للأجزاء 304 و 316 و 17-4 PH. غالبًا ما تشير الرسومات إلى معيار مثل ASTM A967 أو AMS 2700.
صقل كهربائي (إلكتروليتي)
تزيل Electropolishing طبقة رقيقة جدًا من المعدن لتترك سطحًا لامعًا وسلسًا يسهل تنظيفه. نظرًا لأنه يزيل المواد، اتركها على أقطار ضيقة أو ضعها قبل القياس النهائي.
أكسيد أسود
يعطي الأكسيد الأسود على الستانلس ستيل مظهرًا داكنًا ومنخفض الوهج. يوفر حماية إضافية محدودة من التآكل ويتم اختياره بشكل أساسي للمظهر.
الخطوة 8: الموافقة على مستوى الفحص مقدمًا
أخبر المورد بالأدلة التي تحتاجها مع الأجزاء. الخيارات النموذجية هي:
| مستوى الفحص | ما تشمله المخالفة |
|---|---|
| الفحص القياسي | تم فحص الأبعاد الحرجة مقابل الرسم |
| تقرير الأبعاد | القيم المقاسة المسجلة للأبعاد المدرجة |
| فحص المادة الأولى | كل بعد على الرسم يقاس ويسجل للجزء الأول |
| شهادة المواد | شهادة الطاحونة لتتبع مخزون القضيب |
عادة ما يتم قياس الاندفاع مع دعم العمود على مقاعد المحمل الخاصة به أو بين المراكز، باستخدام مؤشر قرص أو أداة استدارة. إذا كان الرسم الخاص بك يستخدم البيانات A - B على مقاعد المحمل، فإن إعداد القياس يتبع بشكل طبيعي.
قائمة مرجعية للرسم السريع للأعمدة الدوارة
- الدرجة والحالة المذكورة، بما في ذلك المعالجة الحرارية إن وجدت
- ملاحظة تحمل عامة بالإضافة إلى بيانات على مقاعد المحمل
- فصول تناسب ISO على كل قطر تزاوج
- الجريان السطحي على أقطار مانع التسرب والعتاد والاقتران بالنسبة للبيانات
- تشطيب السطح فقط على الأسطح الوظيفية، مع ملاحظات مسار مانع التسرب عند الحاجة
- أحجام المفاتيح والأخدود والخيوط القياسية
- متطلبات التشطيب والفحص المكتوبة على الرسم
الخطوات المقبلة
قم بتحميل نموذج العمود والرسم من خلال نموذج عرض الأسعار. سيقوم المهندس المراجع بتأكيد المسار، بما في ذلك أي طحن أو معالجة حرارية، واقتراح التبسيط قبل التسعير.
