مرجع سريع
ABS هي واحدة من الراتنجات الأكثر شيوعًا لأغطية الأجهزة والإطارات والمبيتات. يتشكل بسهولة، ويأخذ القوام والطلاء جيدًا، وله قوة تأثير جيدة في درجة حرارة الغرفة. تعود معظم المشكلات المتعلقة بأغطية ABS المقولبة إلى عدد قليل من قواعد الهندسة. ها هي في جدول واحد، مع الاستدلال في الأقسام التالية.
| الميزة | إرشادات نموذجية لنظام الكبح المانع للانغلاق | لماذا يعد ذلك مهمًا |
|---|---|---|
| الجدار الاسمي | ~ 1.2-3.5 مم ؛ ~ 2.0-2.5 مم شائع للأغطية | رقيقة جدا لن تملأ. أحواض سميكة جدا وتبرد ببطء |
| تباين الجدار | يحفظ في حدود حوالي ±25 ٪ من القيمة الاسمية | الجدران غير المستوية تسبب الاعوجاج والحوض |
| غاطس على الجدران | ≥1 درجة لكل جانب ؛ المزيد على الوجوه المزخرفة | يسمح بإخراج الجزء دون علامات سحب |
| سماكة الضلع في القاعدة | ~50-60 ٪ من الجدار المجاور | يتجنب علامات الحوض على وجه العرض |
| ارتفاع الضلع | سماكة الجدار تصل إلى ~3 × | الأضلاع الأطول يصعب ملؤها وإخراجها |
| الجدار الخارجي للزعيم | حوالي60 ٪ من الجدار الاسمي، محفور | الزعماء الصلبون يغرقون ويصبحون باطلين |
| نصف قطر الزاوية الداخلية | ~ 0.5 × جدار أو أكثر | يقلل من التوتر ويساعد على التدفق |
| انكماش العفن | ما يقرب من 0.4–0.7 ٪ | يتم قطع العفن بشكل كبير للتعويض |
لماذا يأتي سمك الجدار أولاً
يتدفق البلاستيك المنصهر إلى القالب، ويحزم، ثم يتقلص أثناء تبريده. المقاطع السميكة تبرد أخيرًا. بينما لا تزال تتقلص، فإنها تسحب المواد المحيطة بها، والتي تظهر كغمس على الوجه المرئي (علامة بالوعة) أو كفراغات داخلية. تبرد المقاطع الرقيقة بجانب المقاطع السميكة بمعدلات مختلفة، وهذا الاختلاف يشوه الجزء.
وبالتالي فإن الجدار الموحد هو أساس الغطاء الجيد. اختر سماكة اسمية واحدة، وصمم كل ميزة تتعلق بها، وحيث يجب تغيير الجدار، امزج الانتقال على مسافة حوالي ثلاثة أضعاف الفرق بدلاً من استخدام خطوة مفاجئة.
الرقة ليست دائمًا أرخص
يستخدم الجدار الأرق راتنجًا أقل ويبرد بشكل أسرع، لكنه يحتاج إلى ضغط حقن أعلى ويمكن أن يجعل الأغطية الطويلة المسطحة صعبة الملء. بالنسبة للأغطية ذات الحجم اليدوي النموذجي، فإن حوالي 2.0–2.5 مم هو توازن مريح.
مسودة: تصميم للطرد
عندما يبرد البلاستيك، يتقلص على قلب القالب. بدون غاطس، يجب أن تسحب مسامير القاذف الجزء، مما يخدش السطح أو يشوه الجدران. المسودة عبارة عن مستدق صغير على كل وجه موازٍ لاتجاه الفتح.
ابدأ بدرجة واحدة على الأقل لكل جانب على الجدران. تحتاج الأسطح المزخرفة إلى المزيد، لأن الملمس يغلق في الفولاذ. القاعدة الشائعة هي إضافة حوالي درجة واحدة لكل 0.025 مم من عمق النسيج. غالبًا ما تحتاج القوام الخفيف إلى حوالي 1.5–2 درجة ؛ يمكن أن تحتاج القوام الخشن إلى ثلاث درجات أو أكثر. تحقق من توصية مورد القوام للنمط الذي تختاره.
يجب رسم المسودة في نموذج CAD، وليس تركها لصانع الأدوات. إنه يغير شكل الجزء، ويجب وضع ميزات مثل الخطافات ذات القابض وقضبان البراغي مع وضع المسودة في الاعتبار.

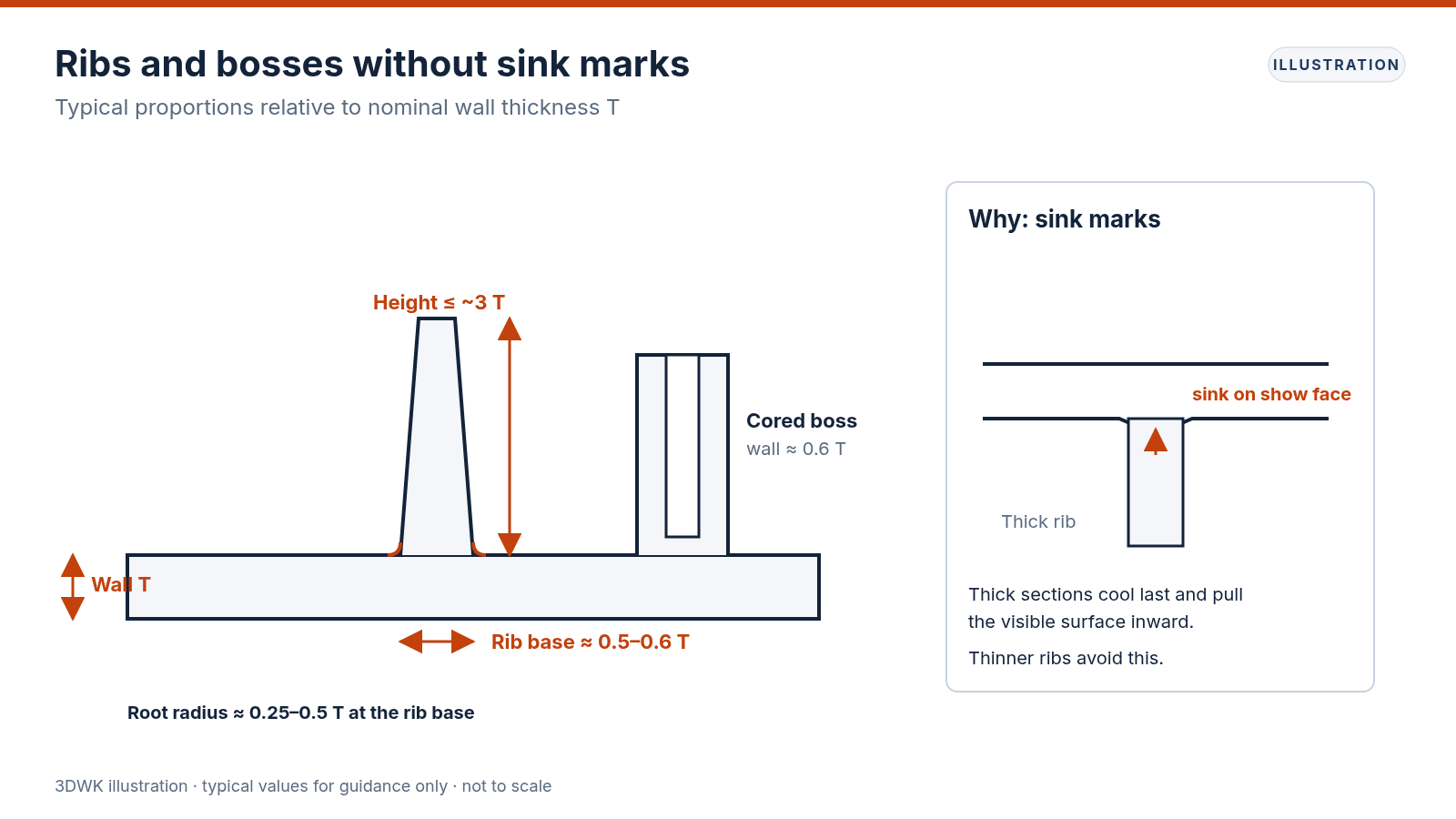

الأضلاع والرؤوس: تصلب بدون حوض
تعمل الأضلاع على تقوية الغطاء بكفاءة أكبر بكثير من سماكة الجدار بأكمله. الحيلة هي إبقائهم نحيفين بالنسبة للجدار الذي يجلسون عليه.
الأضلاع
- سماكة القاعدة حوالي نصف إلى 60 ٪ من الجدار
- ارتفاع يصل إلى حوالي ثلاثة أضعاف الجدار
- تباعد ما لا يقل عن مرتين إلى ثلاث مرات من الجدار بين الأضلاع المتوازية
- نصف قطر جذر من ربع إلى نصف الجدار تقريبًا حيث يلتقي الضلع بالجدار
- مسودة حوالي نصف درجة لكل جانب أو أكثر
الزعماء
يجب حفر رؤوس البراغي بحيث يكون جدارها مشابهًا للضلع، وليس أسطوانة صلبة. اربط الزعامات الطويلة بالجدران القريبة باستخدام مجمعات صغيرة بدلاً من جعلها أكثر سمكًا. اتبع إرشادات صانع البراغي لقطر الفتحة إذا كنت تستخدم مسامير تشكيل اللولب للبلاستيك.
العيوب التي يمكنك تصميمها
العديد من عيوب القوالب لها سبب هندسي. عادة ما يكون إصلاح التصميم أرخص من مكافحة العيب من خلال إعدادات العملية.
| العيوب | ما ترى. | سبب التصميم المشترك | إصلاح التصميم |
|---|---|---|---|
| علامة الحوض | غمس ضحل على وجه العرض | وصلة ضلع أو قضيب أو جدار سميك | أضلاع أرق، زعانف محفورة، جدار موحد |
| الفتل | تغطية الصخور على طاولة مسطحة | جدران غير مستوية ؛ لوحة مسطحة طويلة | جدار موحد ؛ إضافة أضلاع أو قبة طفيفة |
| لقطة قصيرة | الجزء غير مملوء بالكامل | الجدار رقيق جدًا بعيدًا عن البوابة | جدار أكثر سمكًا أو موقع بوابة أفضل |
| خط اللحام | خط باهت على السطح | واجهات التدفق تجتمع حول الثقوب | حرك الثقوب أو البوابة ؛ أبق الخط بعيدًا عن وجه العرض |
| علامات السحب . | الخدوش على طول الجدران | مسودة صغيرة جدًا بالنسبة للقوام | زيادة المسودة |
| تبييض الإجهاد | علامات بيضاء بالقرب من نوبات المفاجئة | زوايا حادة ؛ إجهاد مرتفع للغاية | إضافة أنصاف الأقطار ؛ إطالة ذراع الكبس |
التفاوتات على الأغطية المقولبة
يمكن أن تكون الأجزاء المقولبة قابلة للتكرار للغاية بمجرد ضبط الأداة، ولكن نادرًا ما تتطابق اللقطات الأولى مع طراز CAD تمامًا. يعتمد الانكماش على سمك الجدار واتجاه التدفق وموضع البوابة وظروف المعالجة، لذلك تتقلص الميزات البعيدة عن البوابة أو عبر الأقسام السميكة بشكل مختلف قليلاً عن البقية.
للحصول على غطاء، ركز على التفاوتات الضيقة على الميزات التي تتزاوج مع الأجزاء الأخرى: مواضع الرأس اللولبية، والخطافات ذات الإطباق، والخطوط العريضة التي تفي بالقاعدة. امنح تفاوتات أكثر مرونة للمخططات التجميلية والميزات الزخرفية. تميز أدلة التفاوت في الصناعة للبلاستيك، مثل تلك التي ينشرها موردو الراتنج وجمعيات الصب، بين درجات التفاوت التجارية ودرجات التفاوت الدقيقة ؛ الدرجات التجارية هي التقصير الاقتصادي.
من الطبيعي ضبط الأداة بعد العينات الأولى. يتيح ترك الفولاذ على الميزات الهامة، والتي تسمى أحيانًا تصميم "الفولاذ الآمن"، لصانع الأدوات إزالة القليل من المواد لإضفاء بُعد على النطاق بدلاً من إضافة مواد مرة أخرى، وهو أمر أصعب بكثير.
تركيبات الإطباق وميزات التجميع
غالبًا ما يتم تثبيت الأغطية بدلاً من ربطها. نوبات الكابولي هي النوع الأكثر شيوعًا. يجب أن يظل انحرافها ضمن ما يمكن أن يتحمله نظام ABS دون تشقق أو تبييض، لذا فإن الأذرع المستدقة الأطول أفضل من الأذرع القصيرة والصلبة. يحتاج القطع السفلي لخطافات الإطباق إما إلى عمل جانبي في القالب أو نافذة تمرير في الجزء، مما يؤثر على تكلفة الأداة، لذا ناقشها مبكرًا.
تحتاج الأغطية اللولبية معًا إلى رؤوس على جانب واحد وفتحات خلوص على الجانب الآخر. احتفظ بحبل الفاصل والبوابة بعيدًا عن القضبان حتى لا تتشكل خطوط اللحام على البرغي.
البوابات وخطوط الفراق ومستحضرات التجميل
يختار صانع الأدوات مواضع البوابة والقاذف، ولكن يمكنك توجيهها. ضع علامة على الوجوه التجميلية على الرسم، وقل أين تكون علامات البوابة وعلامات القاذف وخط الفاصل مقبولة. على معظم الأغطية، يكون السطح الداخلي أو الحافة الخفية هو الأفضل.
حدد النسيج بمعيار معترف به مثل درجات SPI أو VDI، أو بواسطة نسيج مسمى من مورد نسيج. حدد اللون من خلال مرجع مثل رقاقة ملونة أو رقم لون قياسي، واطلب عينة لوحة إذا كانت المطابقة مهمة.
عندما لا يكون ABS هو الراتنج الصحيح
ABS يناسب معظم الأغطية الداخلية. ضع في اعتبارك البدائل عندما:
- يرى الجزء حرارة أعلى من 80 درجة مئوية تقريبًا أو ضوء الشمس أو التجوية الخارجية: ضع في اعتبارك ASA أو PC/ABS
- يجب أن يتحمل الجزء التأثيرات القاسية في درجات الحرارة المنخفضة: ضع في اعتبارك PC أو PC/ABS
- يرى الجزء زيوتًا أو مذيبات أو مواد كيميائية للتنظيف: ضع في اعتبارك PP أو PBT أو درجة مقاومة كيميائيًا
- يجب أن يكون الغطاء شفافًا: ضع في اعتبارك PC أو PMMA
وضع النماذج الأوّلية قبل الأدوات
قبل قطع الفولاذ، من الشائع بناء بعض الأغطية عن طريق الطباعة ثلاثية الأبعاد أو صب اليوريثان للتحقق من الملاءمة والمظهر، أو لتصنيعها من كتلة ABS للاختبار الوظيفي. لن تظهر هذه الأجزاء عيوب القوالب مثل خطوط الحوض أو اللحام، لذا راجع التصميم المصبوب لتلك الأجزاء بشكل منفصل.
الخطوات المقبلة
قم بتحميل نموذج الغلاف من خلال نموذج عرض الأسعار ولاحظ الكمية المتوقعة والملمس واللون. سيقوم مهندس المراجعة بفحص سمك الجدار والمسودة والأضلاع والقطع السفلي قبل التسعير واقتراح التغييرات التي تجعل الأداة أبسط والأجزاء أكثر اتساقًا.
