ما يثبت فحص المادة الأولى
فحص المادة الأولى، أو FAI، هو فحص كامل وموثق لجزء واحد أو أكثر من فترة الإنتاج الأولى مقابل كل متطلبات الرسم وأمر الشراء. والغرض منه هو إثبات أن عملية المورد، من المواد الخام من خلال الآلات والتشطيب ووضع العلامات، يمكن أن تنتج جزءًا مطابقًا. إنه ليس فحصًا عشوائيًا للعينة ؛ إنه تحقق كامل من أن طريقة الإنتاج تعمل.
تعد FAI قياسية في مجال الطيران وشائعة في برامج السيارات والبرامج الطبية والصناعية. حتى عندما لا يكون مطلوبًا بموجب العقد، يطلبه العديد من المشترين للحصول على أجزاء جديدة ذات تفاوتات صارمة.
تنسيق AS9102
يحدد معيار الفضاء الجوي AS9102 تنسيق تقرير FAI المستخدم على نطاق واسع بثلاثة نماذج. يتبنى العديد من المشترين غير الجويين نفس الهيكل لأنه واضح وكامل.
النموذج 1: مساءلة رقم القطعة
يحدد الجزء والمراجعة والرسم وأي تجميعات فرعية أو أجزاء تفصيلية مدرجة.
النموذج 2: مساءلة المنتج
سرد المواد الخام والعمليات الخاصة مثل المعالجة الحرارية والأنودة أو التخميل والاختبارات الوظيفية، مع الشهادات والمصادر المعتمدة المستخدمة لكل منها.
النموذج 3: المساءلة المميزة
يسرد كل خاصية تصميم على الرسم ومتطلباته والنتيجة الفعلية المقاسة، مع النجاح أو الفشل. غالبًا ما تستخدم برامج السيارات عملية الموافقة على جزء الإنتاج، PPAP، والتي تتضمن نتائج الأبعاد جنبًا إلى جنب مع المستندات الأخرى. يتبع الجزء البعدي منطقًا مشابهًا.
تضخيم الرسم
قبل القياس، تحصل كل خاصية على الرسم على بالون مرقم: كل بعد، تحمل، ملاحظة، إطار GD&T، شرح الخيط، تشطيب السطح والمواد أو ملاحظة التشطيب. يصبح كل بالون خطًا في النموذج 3. يضمن البالون عدم التغاضي عن أي شيء ويعطي المشتري والمورد مرجعًا مشتركًا عند مناقشة أي نتيجة.
الملاحظات مهمة أيضًا. ملاحظة مثل "كسر جميع الحواف الحادة 0.2–0.5" أو "التخميل وفقًا لمعيار الجمعية الأمريكية لاختبار المواد A967" هي سمة وتحتاج إلى دليل، إما قياس أو شهادة.

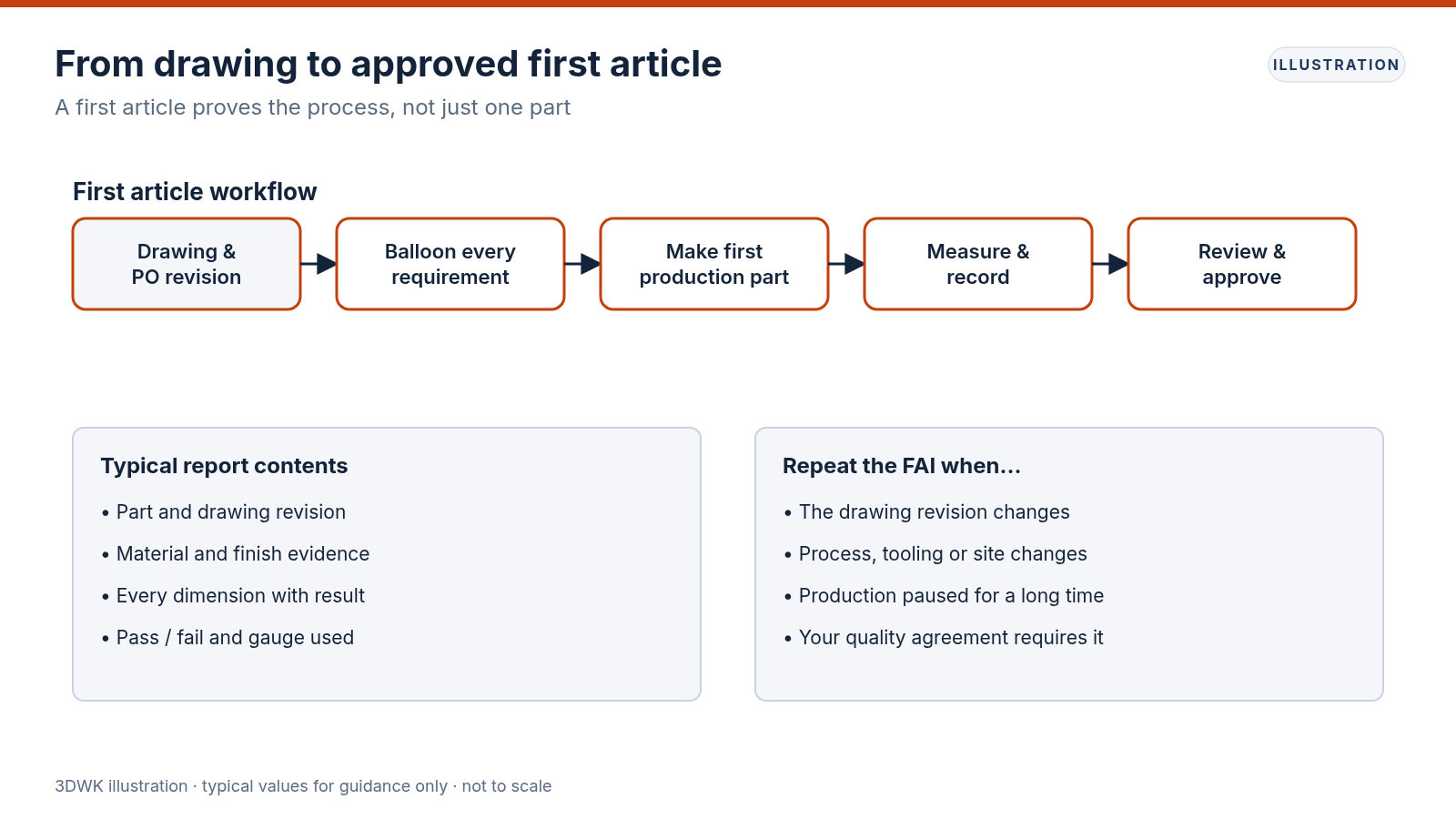

كيف يتم الفحص
التخطيط
يراجع المفتش الرسم البالوني ويقرر الطريقة لكل خاصية: CMM أو الفرجار أو الميكرومتر أو مقياس الارتفاع أو مقاييس اللولبة أو اختبار خشونة السطح أو المقارن البصري أو الفحص البصري.
القابلية للقياس
يقاس الجزء بالخاصية. يتم تسجيل النتائج كقيم فعلية، وليس فقط "موافق"، حيثما كان القياس ممكنًا.
التوثيق
يتم جمع شهادات المواد وشهادات العمليات الخاصة ونتائج الاختبار والإشارة إليها في النموذج 2.
المراجعة
يتم وضع علامة على أي نتيجة غير مطابقة. يصحح المورد العملية ويكرر الفحص المتأثر، أو يقبل المشتري رسميًا الانحراف.
كيف يبدو التقرير الجيد
- يظهر كل رقم بالون في التقرير مع متطلباته ونتائجه
- يتم إعطاء القيم المقاسة بدقة مناسبة
- يتم تحديد طرق القياس أو المعدات
- تتم الإشارة إلى الشهادات للمواد وكل عملية خاصة
- يذكر التقرير رقم القطعة أو المراجعة أو الرقم التسلسلي أو رقم الدفعة والتاريخ
- يتم تمييز حالات عدم المطابقة بوضوح، ولا يتم إخفاؤها أبدًا
عندما تكون هناك حاجة إلى FAI جديد
FAI ليس حدثًا لمرة واحدة إلى الأبد. المحفزات الشائعة للتكرار الكامل أو الجزئي:
- مراجعة الرسم التي تؤثر على الشكل أو الملاءمة أو الوظيفة
- تغيير موقع التصنيع أو المعدات الرئيسية
- التغيير في عملية التصنيع أو طريقة التصنيع، مثل الانتقال من الطحن إلى الصب
- تغيير مورد العملية الخاصة، مثل أنودة جديدة
- فجوة إنتاج طويلة، غالبًا ما تكون حوالي عامين في ممارسة الطيران
- استبدال الأدوات للعمليات المدعمة بالأدوات
- الإجراء التصحيحي بعد مشكلة جودة كبيرة
يغطي FAI الجزئي فقط الخصائص المتأثرة بالتغيير. الموافقة على القواعد الواردة في أمر الشراء أو اتفاقية الجودة.
FAI مقابل الفحص الروتيني
| الموضوع | فحص المادة الأولى | فحص الإنتاج الروتيني |
|---|---|---|
| النطاق | كل خاصية ومتطلبات | الخصائص الرئيسية، خطة أخذ العينات |
| الوقت | أول تشغيل للإنتاج وبعد تغييرات كبيرة | كل دفعة |
| التوثيق | تقرير رسمي كامل | سجل الفحص، شهادة المطابقة |
| الغرض | اثبت العملية | مراقبة العملية |
يعتمد الفحص الروتيني على إثبات FAI للعملية. هذا هو السبب في أن FAI يجب أن يتم على جزء مصنوع من طرق الإنتاج، وليس على عينة مصنوعة خصيصًا.
كيف يمكن للمشترين جعل FAI أكثر سلاسة
- اذكر متطلبات FAI وشكلها في أمر الشراء
- تقديم مراجعة الرسم الحالية وأي نموذج ثلاثي الأبعاد يحدد الهندسة
- تحديد الخصائص الرئيسية بحيث يركز التفتيش على ما يهم
- توضيح النطاق: جزء واحد أو أكثر، أي الميزات تحتاج إلى قيم فعلية
- الاتفاق على الشهادات المطلوبة وبأي شكل
- السماح بالوقت في الجدول الزمني لمراجعة FAI قبل إصدار الإنتاج
الرسومات غير الواضحة تبطئ FAI أكثر من أي شيء آخر. ستؤدي الخاصية التي لا يمكن قياسها لأن المسند مفقود إلى تعطيل التقرير.
مشاكل FAI الشائعة
خصائص مفقودة
لم يتم تضخيم ملاحظة أو بعد مخفي. استخدم طريقة منهجية لتضخيم كل عنصر.
النتائج بدون قيم
"موافق" أو تحقق من العلامات حيث كانت القياسات ممكنة. اطلب القيم الفعلية.
الشهادات مفقودة أو غير متطابقة
شهادات المواد أو الإنهاء غير مرتبطة بالقطعة الصحيحة. تحتاج إمكانية التتبع إلى أرقام مجموعات متسقة.
أجزاء ليست من الإنتاج
يمكن أن تمر عينة تم الانتهاء منها يدويًا بعناية ولكنها لا تثبت العملية. تأكد من أن أجزاء FAI تأتي من طريق الإنتاج الحقيقي.
عينة من مستخرج النموذج 3
يوضح الجدول كيف يمكن أن تبدو بعض الأسطر في نموذج مساءلة مميز. القيم هنا توضيحية فقط.
| البالونة | الاشتراطات | النتيجة | الطريقة |
|---|---|---|---|
| 1 | 40.00 ±0.05 | 40.02 | CMM |
| 2 | Ø6.00 +0.02/0 | 6.01 | مقياس المسمار |
| 3 | الموضع بقطر0.10 درجة مئوية | 0.04 | CMM |
| 4 | M5x0.8-6H | متوافق | مقياس قبول/رفض (Go/no-go) |
| 5 | Ra 1.6 max | 0.9 | فاحصات الخشونة |
| 6 | أنودة لكل MIL - A -8625 النوع الثاني | مرجع الشهادة. | شهادة المورد |
يمكن تتبع كل سطر إلى بالون على الرسم، وأي شيء لا يمكن قياسه مباشرة مدعوم بمستند مرجعي.
الفحص الرقمي وبرامج FAI
تستخدم العديد من المتاجر الآن برنامجًا يقرأ نموذج CAD أو رسم PDF، ويضع البالونات تلقائيًا ويربط نتائج CMM مباشرة في التقرير. هذا يقلل من أخطاء النسخ ويسرع تكرار FAIs. لا يحتاج المشترون إلى أداة معينة، ولكن يمكنهم طلب تقارير بتنسيق منظم، مثل جدول بيانات، يسهل مراجعته وأرشفته.
التكاليف والتوقيت
تستغرق FAI وقت فحص قابل للقياس، خاصة على الأجزاء المعقدة ذات الخصائص العديدة. تضيف برمجة CMM وتضخيمها وتوثيقها إلى العمل. وعادة ما يتم تسعيرها كبند منفصل. بالنسبة لقوس بسيط، يكون الجهد متواضعًا ؛ بالنسبة لمبيت الفضاء المعقد، يمكن أن يكون كبيرًا. اطلب FAI في طلب عرض الأسعار حتى يتم التخطيط له وتسعيره من البداية.
أخذ العينات لإنتاج متعدد التجاويف ومتعدد التركيبات
عندما يتم تصنيع الأجزاء على العديد من التركيبات أو الآلات أو تجاويف القالب، يمكن لكل مسار إدخال تنوعه الخاص. تتطلب العديد من البرامج جزء FAI من كل تجويف أو كل وحدة، أو على الأقل من كل آلة سيتم استخدامها في الإنتاج. خلاف ذلك، يمكن أن تظل مشكلة في مسار ما مخفية وراء تقرير عابر من مسار آخر. وضح هذه النقطة مبكرًا، لأنها تغير عدد الأجزاء التي يجب قياسها.
ينطبق نفس التفكير على الأجزاء التي يتم الانتهاء منها بواسطة خطوط عملية خاصة مختلفة. إذا استخدم المورد خطين أنودة، فيجب أن يحدد التقرير الخط الذي مر به جزء FAI.
تخزين وإعادة استخدام سجلات FAI
احتفظ بتقارير FAI مع مراجعة الرسم التي تغطيها. عندما تتغير المراجعة، يظهر التقرير القديم بالضبط ما تم إثباته، مما يجعل تحديد نطاق FAI الجزئي أسهل. تساعد السجلات الجيدة أيضًا عند نقل العمل بين الموردين.
الملخص
يثبت فحص المادة الأولى أن عملية الإنتاج تصنع أجزاء مطابقة. يحول الرسم المتضخم والقياسات الكاملة والشهادات المرتبطة والقواعد الواضحة لتكرار FAI من الأعمال الورقية إلى تقليل حقيقي للمخاطر. إن طلب ذلك بوضوح في مرحلة التسعير هو أسهل طريقة للحصول على تقرير مفيد.
