أنودة النوع الثاني مقابل النوع الثالث: السماكة والنمو والتغطية ووسائل الشرح

ما هو الأنودة في الواقع

الأنودة هي عملية كهروكيميائية تنمي طبقة من أكسيد الألومنيوم من سطح الجزء نفسه. إنه ليس طلاء وليس طلاء. الجزء هو الأنود في الحمام الحمضي، والتيار يحول المعدن الخارجي إلى أكسيد صلب مسامي. يمكن للمسام امتصاص الصبغة، ثم يتم إغلاقها لقفل اللون وتحسين مقاومة التآكل.

نظرًا لأن الطلاء ينمو من المعدن، فإن ما يقرب من نصف سُمكه يتراكم إلى الخارج وحوالي نصفه يخترق الداخل. هذه القاعدة الأساسية مهمة للتحمل وهي جذر العديد من الأسئلة حول الأبعاد المؤكسدة.

النوعان اللذان يلتقي بهما معظم المشترين

المواصفات العسكرية الأمريكية ⁨MIL - A -8625⁩ هي المرجع الشائع لوسائل الشرح بأكسيد الألومنيوم، حتى على الأجزاء التجارية. يحدد عدة أنواع ؛ النوع الثاني والنوع الثالث يغطيان معظم الأجزاء الآلية.

ينتج النوع الأول، أنودة حمض الكروميك، طبقة رقيقة جدًا ويستخدم بشكل رئيسي في الفضاء الجوي، وغالبًا ما يكون التعب حرجًا. وهو أقل شيوعًا اليوم بسبب القيود المفروضة على الكروم سداسي التكافؤ.

الفئة 1 والفئة 2

يستخدم ⁨MIL - A -8625⁩ أيضًا الفصول الدراسية. الفئة 1 غير مصبوغة، اللون الطبيعي للأكسيد. الفئة 2 مصبوغة. وسيلة شرح مثل "⁨Anodize per MIL - A -8625, Type II, Class 2, black⁩" واضحة وكاملة لمعظم الأجزاء التجارية.

نمو الأبعاد

قاعدة النمو هي أهم نقطة هندسية. بالنسبة للطلاء من النوع الثاني بسماكة ⁨12⁩ ميكرومتر، ينمو السطح بحوالي 6 ميكرومتر. يتقلص قطر الثقب بحوالي ضعف ذلك، حوالي ⁨12⁩ ميكرومتر، لأن كلا الجدارين ينموان إلى الداخل. ينمو قطر العمود بحوالي ⁨12⁩ ميكرومتر.

بالنسبة للنوع الثالث عند ⁨50⁩ ميكرومتر، يكون التأثير أكبر أربع مرات: حوالي ⁨25⁩ ميكرومتر لكل سطح وحوالي ⁨50⁩ ميكرومتر على القطر. هذا يكفي لتحويل ملاءمة الانزلاق إلى ملاءمة تداخل.

هناك ثلاث طرق للتعامل مع النمو:

• ميزات الماكينة الحرجة صغيرة الحجم أو كبيرة الحجم للسماح بالطلاء
• قم بإخفاء الميزات المهمة حتى تظل عارية
• اذكر على الرسم ما إذا كانت الأبعاد تنطبق قبل أو بعد الطلاء بأكسيد الألومنيوم

تحدد معظم الرسومات التجارية الأبعاد بعد الانتهاء. إذا لم تذكر متجرك ذلك، فاسأل كيف سيقوم المتجر بتفسيره.

الخيوط والأنودة

الخيوط مشكلة متكررة. يعتمد الطلاء على كلا الجانبين، مما يمكن أن يجعل الثقوب الضيقة والخيوط الخارجية كبيرة الحجم، خاصة مع النوع الثالث. تتمثل الحلول الشائعة في إخفاء الخيوط، أو قطع الخيوط كبيرة الحجم للطلاء، أو مطاردة الخيوط بعد طلاءها بأكسيد الألومنيوم، مما يزيل الطلاء في الخيوط. غالبًا ما يتم تركيب حشوات حلزونية بعد طلاء بأكسيد الألومنيوم بحيث تحمل الحشوة نفسها الخيط.

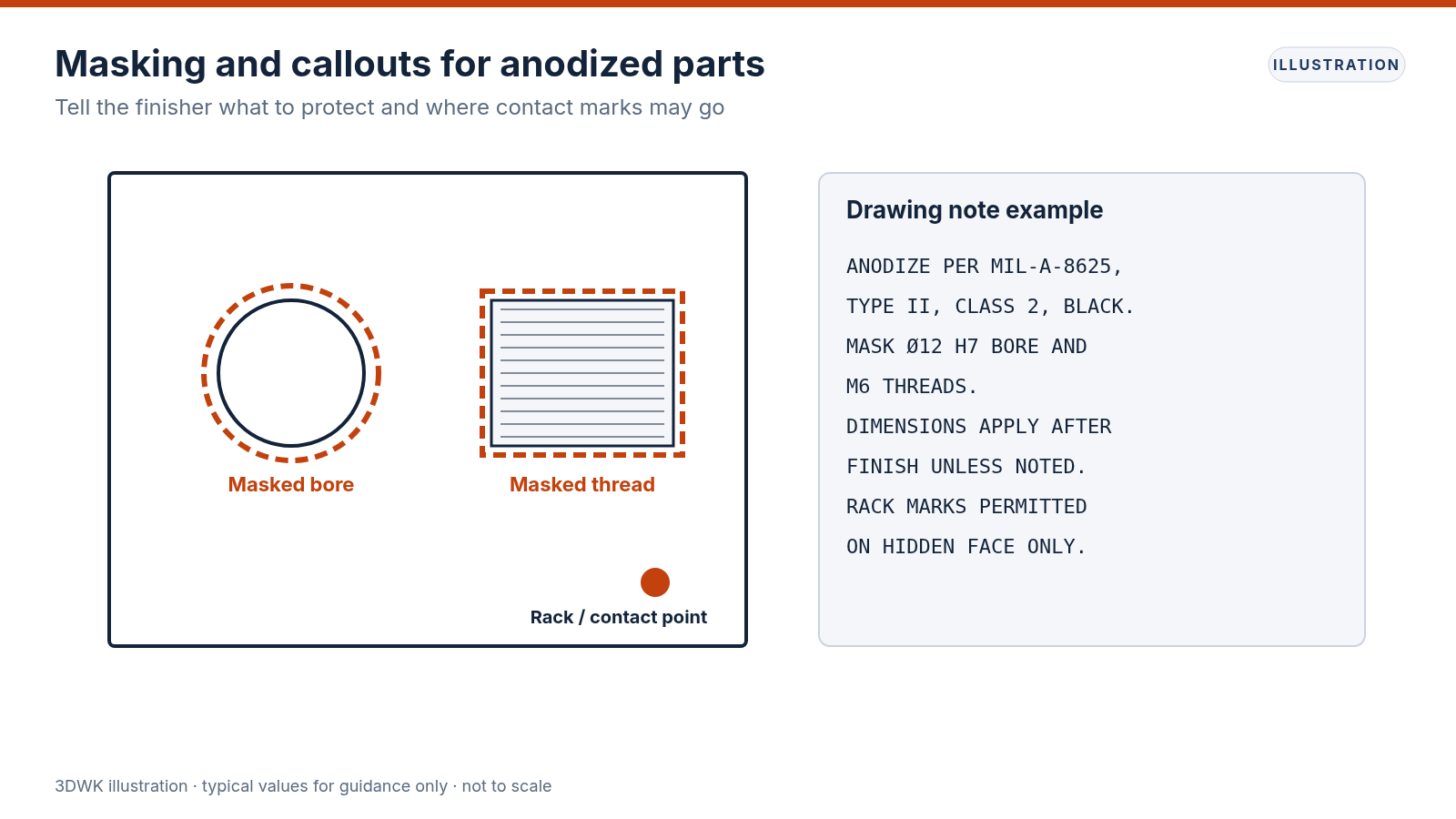

إخفاء

يحافظ القناع على الطلاء بعيدًا عن المناطق المحددة. تشمل الأسباب ملامسة التأريض الكهربائي، وتحمل الثقوب ذات المقاسات الضيقة، والخيوط، ووجوه مانعة للتسرب.

اللون والمظهر

يوفر النوع الثاني المصبوغ العديد من الألوان، ولكن مطابقة الألوان بين الدفعات وبين السبائك ليست دقيقة. ⁨6061⁩ يميل إلى إعطاء لون متساوٍ يمكن التنبؤ به. ⁨7075⁩ و ⁨2024⁩ يمكن أن تبدو أغمق أو أقل اتساقا. عادة ما يتم طلاء السبائك المصبوبة ذات المحتوى العالي من السيليكون بأكسيد الألومنيوم بشكل سيئ، مما يعطي نتائج رمادية أو ملطخة.

يظهر التشطيب الميكانيكي من خلال الطلاء. تظل علامات الأدوات والخدوش وخطوط التدفق من مخزون القضيب مرئية بعد الطلاء بأكسيد الألومنيوم. إذا كان المظهر مهمًا، ففكر في تفجير الخرز قبل طلاءه بأكسيد الألومنيوم للحصول على مظهر غير لامع موحد، أو حدد تشطيبًا دقيقًا ومناولة دقيقة.

بالنسبة للأجزاء المهمة للألوان، اتفق على عينة مادية أو نطاق ألوان. الصور الفوتوغرافية وألوان الشاشة ليست مراجع موثوقة.

أنودة صلبة للاهتراء

يستخدم النوع الثالث للمكابس والموجهات والشرائح والتروس وأي سطح يتعرض للتآكل. إنه أصعب بكثير من الألمنيوم الموجود تحته. ومع ذلك، فهو هش، وتظل الركيزة ناعمة، لذلك لا يقاوم الأنودة الصلبة أحمال النقاط الثقيلة التي تؤثر على الألومنيوم.

يقلل مانع التسرب من مقاومة التآكل قليلاً، لذلك يتم أحيانًا ترك الأجزاء الحرجة من النوع الثالث غير محكمة الغلق. يمكن أن يقلل الأنودة الصلبة المشربة بـ PTFE من الاحتكاك. اذكر وظيفة السطح حتى تتمكن وحدة الإنهاء من اقتراح الخيارات الصحيحة.

السلوك الكهربائي

الألومنيوم المؤكسد هو عازل كهربائي. تحتاج مسارات التأريض وحشوات التشويش الكهرومغناطيسي والتلامسات الكهربائية إلى مناطق عارية، والتي تتم عادةً عن طريق الإخفاء. بدلاً من ذلك، يحافظ طلاء التحويل الكيميائي إلى ⁨MIL - DTL -5541⁩ على الموصلية مع إضافة الحماية من التآكل، ولكنه أقل مقاومة للتآكل.

الحواف الحادة والزوايا

ينمو الأكسيد بشكل عمودي على السطح، لذلك يمكن أن تترك الزوايا الخارجية الحادة منطقة رقيقة أو فارغة على الحافة. يعطي كسر الحافة الصغير، مثل ⁨0.2–0.5⁩ مم، طبقة أكثر انتظامًا ورقائق أقل. هذا مهم للغاية مع الطلاءات السميكة من النوع الثالث.

الاختيار بين النوع الثاني والنوع الثالث

• الحاجة إلى اللون والمظهر والحماية من التآكل: النوع الثاني
• تحتاج إلى مقاومة التآكل على الأسطح المنزلقة أو الكاشطة: النوع الثالث
• نوبات ضيقة لا يمكن حجبها: النوع الثاني، أو بدل الماكينة للنوع الثالث
• الأجزاء الحرجة للتعب: ناقش قبل الاختيار ؛ تؤثر الطلاءات الرقيقة على التعب بشكل أقل
• التلامس الكهربائي: قناع، أو استخدم طلاء تحويل كيميائي بدلاً من ذلك

كتابة وسيلة الشرح

تتضمن وسيلة الشرح الكاملة المواصفات والنوع والفئة واللون والسماكة إذا كانت مهمة ومتطلبات الختم والإخفاء. مثال: "أنودة حسب ⁨MIL - A -8625⁩ النوع III، الفئة 1، ⁨50⁩ ميكرومتر ⁨±10⁩ ميكرومتر، غير مختومة، خيوط قناع وثقب A". اذكر ما إذا كانت الأبعاد تنطبق بعد الانتهاء.

فحص الأجزاء المؤكسدة

يقاس سمك الطلاء عادة بمقياس التيار الدوامي على المناطق المسطحة. يتم التحقق من المظهر تحت الإضاءة المتفق عليها. تتطلب بعض البرامج رذاذ الملح أو اختبار جودة مانع التسرب على كوبونات العينة. إذا كانت هناك حاجة إلى أي منها للقبول، فضعها في أمر الشراء حتى يتم تسعيرها والتخطيط لها.

أسئلة يجب الإجابة عليها قبل طلب عرض أسعار

• ما هي الأسطح التجميلية، وأيها وظيفية فقط ؟
• ما الميزات التي يجب أن تظل مكشوفة للتلامس الكهربائي أو النوبات الضيقة ؟
• هل تنطبق الأبعاد على الرسم قبل أو بعد الطلاء ؟
• هل يتم تحديد اللون بواسطة عينة مادية أو نطاق أو ببساطة اسم مثل الأسود ؟
• هل يجب أن تتطابق الأجزاء الموجودة في سبائك مختلفة مع بعضها البعض ؟
• هل هناك متطلبات تآكل أو تآكل أو تعب تدفع نوع الطلاء ؟

تؤدي الإجابة على هذه الأسئلة مقدمًا إلى إزالة معظم الطلبات ذهابًا وإيابًا التي تبطئ الطلبات المؤكسدة. حتى الملاحظة القصيرة في طلب عرض الأسعار، مثل "خيوط القناع، النوع الثاني الأسود، مستحضرات التجميل على الوجه العلوي فقط"، تساعد المهندس المراجع على تخطيط العمل بشكل صحيح.

إعادة العمل والتجريد

يمكن تجريد الأنودة كيميائيًا وإعادة تطبيقها، ولكن التجريد يزيل أيضًا كمية صغيرة من المعدن الأساسي ويمكن أن يحفر السطح. قد يفقد الجزء الذي يتم تجريده وإعادة تغليفه أكثر من مرة أبعاده أو يظهر تشطيبًا مختلفًا. من الأفضل ترسيب اللون والتغطية والسماكة على العينة الأولى بدلاً من الاعتماد على إعادة العمل.

الملخص

النوع الثاني هو خيار مستحضرات التجميل والتآكل ؛ النوع الثالث هو خيار التآكل. كلاهما يغيران الأبعاد بطريقة يمكن التنبؤ بها، وكلاهما يحتاج إلى تعليمات إخفاء واضحة. تأتي معظم مشاكل الطلاء بأكسيد الألومنيوم من الرسومات التي تترك هذه التفاصيل غير مذكورة، وليس من العملية نفسها.
