6061 - T6 هو الألمنيوم اليومي للأجزاء الآلية: فهو يعمل على تنظيف الآلات واللحامات وأكسيدها بالتساوي ويسهل شراؤه في الصفيحة والبار والأنبوب. 7075 - T6 هو الخيار عالي القوة: ما يقرب من 1.5 إلى 2 ضعف قوة الخضوع 6061 - T6، على حساب قابلية اللحام ومقاومة التآكل والسعر. يجب أن تبدأ معظم التصاميم بـ 6061 وتنتقل إلى 7075 فقط عندما يظهر الحساب أو الاختبار أن القوة الإضافية مطلوبة.
يشرح بقية هذه المقالة من أين تأتي هذه القاعدة ومن أين تنهار.
وجهاً لوجه ؟
يسرد الجدول قيم الكتيب النموذجية لمزاج T6. تعطي شهادة المواد الخاصة بك الحد الأدنى من القيم المضمونة لمخزونك المحدد، وتلك هي القيم التي يمكنك التصميم بها.
| الممتلك | 6061-T6 | 7075-T6 |
|---|---|---|
| عناصر السبائك الرئيسية | المغنيسيوم، السيليكون | الزنك والمغنيسيوم والنحاس |
| قوة الخضوع النموذجية | ~275 MPa | ~500 MPa |
| مقاومة الشد النموذجية | ~310 MPa | ~570 MPa |
| الاستطالة النموذجية | ~12% | ~11% |
| الكثافة | 2.70 g/cm³ | 2.81 g/cm³ |
| الموصلية الحرارية النموذجية | ~167 W/m·K | ~130 W/m·K |
| قابلية اللحام (اللحام القوسي) | جيد، مع فقدان القوة بالقرب من اللحام | غير موصى به بشكل عام |
| المقاومة العامة للتآكل | جيد | مقبول ؛ يستفيد من اللمسات النهائية الواقية |
| مظهر أنودي نموذجي | حتى، واضحة أو مصبوغة | يمكن أن تبدو أغمق قليلاً أو أقل اتساقًا |
يبرز رقمان. تتضاعف قوة الخضوع تقريبًا، وهذا هو السبب في استخدام 7075 للأقواس عالية التحميل والتركيبات والأجزاء الهيكلية. الكثافة بالكاد تتغير، لذلك فإن اكتساب القوة يأتي مع عدم وجود عقوبة على الوزن تقريبًا. هذا المزيج هو ما يجعل 7075 جذابة في مجال الطيران والسلع الرياضية والروبوتات.
ماذا يعني الاختلاف في الممارسة العملية
الصلابة لا تتغير
كلا السبائك لهما نفس معامل المرونة تقريبًا، حوالي 69–72 جيجا باسكال. سوف ينحرف قوس 7075 تمامًا مثل نفس القوس 6061 تحت نفس الحمل. إذا كانت مشكلتك هي الانحراف أو الاهتزاز، فإن تغيير السبيكة لن يساعد ؛ تغيير الهندسة سوف يساعد.
القوة تتغير
إذا كان الجزء ينتج أو يفشل في اختبار الحمل، يمكن أن يكون 7075 إصلاحًا مباشرًا دون إعادة التصميم. كما أنه مفيد عندما تكون المساحة ضيقة ولا يمكن ببساطة جعل القسم أكثر سمكًا.
الإعياء
كلا السبائك لهما سلوك إجهاد نموذجي للألمنيوم: لا يوجد حد حقيقي للتحمل، لذلك تحتاج الأحمال الدورية إلى تحليل دقيق. عندما يكون التعب هو الشاغل الرئيسي، يتم اختيار 2024 - T3/T351 في بعض الأحيان لمقاومته لنمو الشقوق، كما أن تشطيب السطح وفواصل الحواف مهمة بقدر اختيار السبائك.
تصنيع كلا السبائك
كلاهما جيد في الماكينة، وكلاهما من بين المواد الأكثر شيوعًا في متاجر CNC. هناك بعض الاختلافات التي تستحق المعرفة:
- 7075 أكثر صلابة ويميل إلى إعطاء تشطيب سطح أفضل قليلاً وحواف هشة مباشرة من القاطع
- 6061 يمكن أن تنتج رقائق أطول وأكثر قليلا نتوءات على حواف رقيقة
- 7075 الجدران الرقيقة أكثر صلابة في العائد ولكنها لا تزال تنثني تحت قوى القطع، لذلك لا تسترخي قواعد سمك الجدار
- يمكن للأجزاء الكبيرة ذات الجيوب الكبيرة في أي من السبائك أن تتحرك بعد التشغيل الآلي مع تحرير الضغوط الداخلية ؛ تقلل الأعصاب المخففة للإجهاد مثل T651 و T7351 من هذا
اطلب درجات حرارة الألواح المخففة للإجهاد (T651 لكلا السبائك، أو T7351 لـ 7075) عند إزالة حصة كبيرة من المخزون. فهي الشكل الطبيعي للوحة وتساعد على التسطيح على الأجزاء الكبيرة.
اللحام والربط
6061 ملحومة على نطاق واسع مع سبائك حشو مثل 4043 أو 5356. تفقد المنطقة المتأثرة بالحرارة جزءًا كبيرًا من قوتها T6، لذلك تم تصميم الهياكل الملحومة بهذه القوة المنخفضة، أو يتم إعادة معالجتها بالحرارة بعد اللحام.
يعتبر 7075 بشكل عام غير مناسب للحام القوسي التقليدي لأنه عرضة للتصدع. قم بتوصيل 7075 قطعة بمثبتات أو مواد لاصقة أو تركيبات تداخل. إذا كان التصميم يحتاج إلى كل من اللحام والقوة العالية، ففكر في إطار ملحوم 6061 مع حشوات 7075 مثبتة بمسامير عند النقاط عالية التحميل.
التآكل والتشطيب
6061 لديه مقاومة جيدة للتآكل العام وغالبًا ما يستخدم عاريًا في الداخل. 7075، بمحتواه من النحاس، أكثر عرضة للتآكل والتصدع الناتج عن الإجهاد في مزاج T6. تستبدل T73 و T7351 بعض القوة بمقاومة أفضل بكثير للتكسير الناتج عن الإجهاد والتآكل وهي شائعة في البيئات الصعبة.
كلاهما أنودة بشكل جيد. يعطي الأنودة من النوع الثاني ألوانًا واضحة أو مصبوغة ؛ يميل 6061 إلى إنتاج لون أكثر توازناً ويمكن التنبؤ به. قد يبدو 7075 أغمق أو أكثر دفئًا قليلاً، وهو أمر مهم إذا كانت الأجزاء في كلا السبائك يجب أن تتطابق جنبًا إلى جنب. يعمل الأنودة الصلبة (النوع الثالث) على كليهما ويضيف مقاومة للتآكل. يعد طلاء التحويل الكيميائي بديلاً أخف وزنًا حيث يجب الحفاظ على الموصلية الكهربائية.

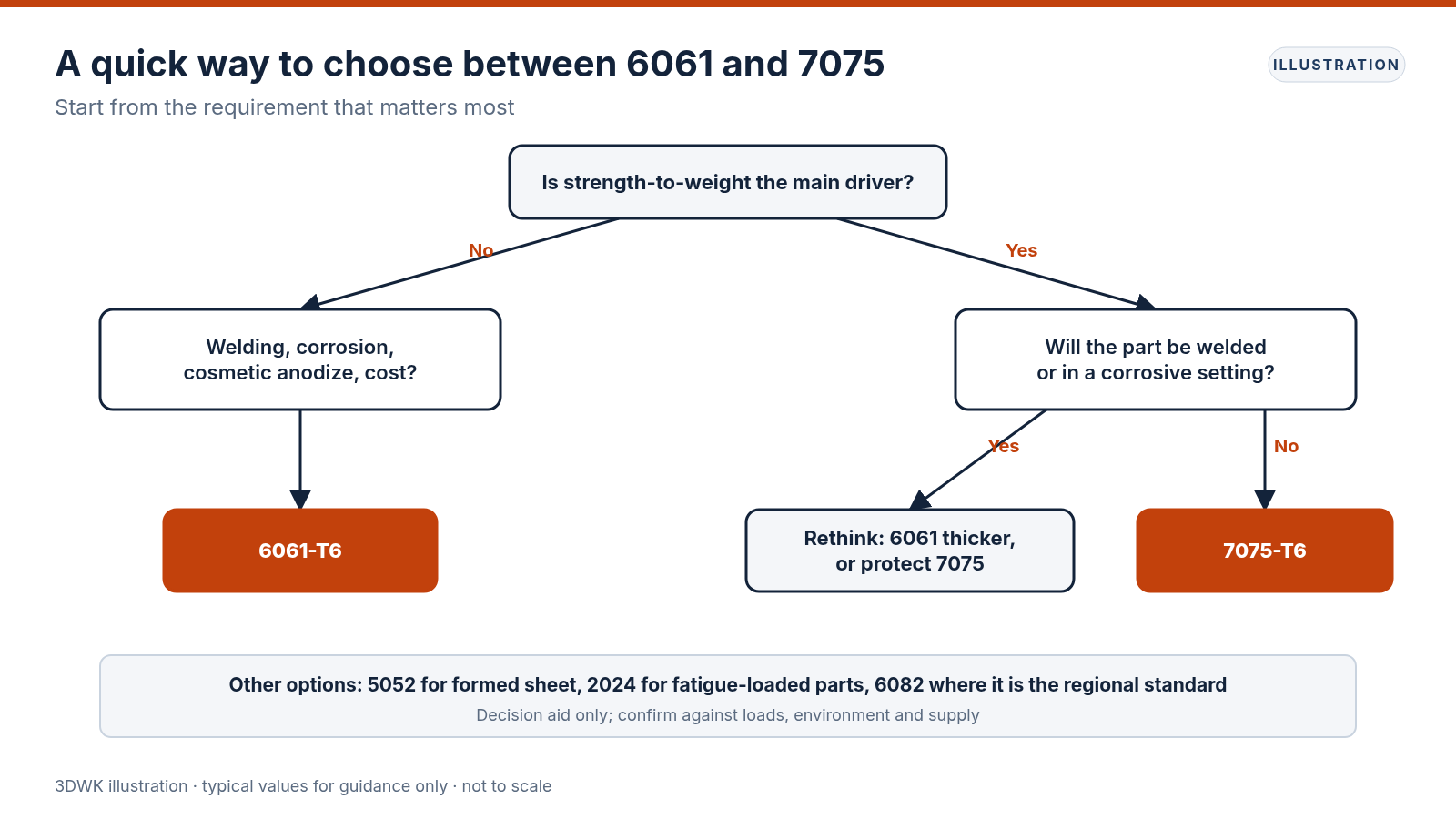

الاختيار حسب السيناريو
المرفقات والمبيتات والأقواس العامة
6061 - T6. نادرًا ما تكون القوة هي الحد الأقصى، كما أن مطابقة أنودة مستحضرات التجميل أسهل، والمخزون متاح بسهولة.
الأجزاء الإنشائية والتركيبات وألواح الأدوات عالية التحميل
7075 - T6 أو T651، بشرط ألا يكون الجزء ملحومًا والبيئة غير عدوانية. استخدم T7351 حيث يكون التشقق الناتج عن الإجهاد والتآكل مصدر قلق.
قطع الألواح المشكلة
لا يعتبر أي منهما مثاليًا. ينحني 5052 - H32 بسهولة أكبر وهو الخيار المعتاد لحاويات الصفائح المعدنية.
المصارف الحرارية والأجزاء الحرارية
6061 يوصل الحرارة بشكل ملحوظ أفضل من 7075. السبائك في سلسلة 6000، بما في ذلك درجات البثق، هي الخيار الطبيعي.
الإطارات الملحومة
6061، مصممة للقوة المنخفضة بالقرب من اللحامات.
سبائك ألومنيوم أخرى تستحق المعرفة
| سبائك | لماذا قد تختاره |
|---|---|
| 2024 | إجهاد جيد وسلوك نمو الشقوق ؛ غالبًا ما تكون مكسوة بالحماية من التآكل |
| 5052 | قابلية ممتازة للتشكيل ومقاومة للتآكل للصفائح المعدنية |
| 6063 | سبيكة بثق مع تشطيب سطح ناعم للمقاطع الجانبية |
| 6082 | سبيكة هيكلية شائعة في أوروبا، دور مشابه لـ 6061 |
| MIC -6/لوحة الصب | مسطحة جدًا ومستقرة لألواح التثبيت ؛ قوة أقل |
عوامل التوفر والتكلفة
يتم تخزين كلا السبائك على نطاق واسع كصفيحة وقضيب مستدير، ولكن 6061 متوفر بأشكال وأحجام أكثر، بما في ذلك الأنبوب والزاوية والعديد من المقاطع الجانبية المبثوقة. يتم شراء 7075 في الغالب كصفيحة وقضيب. عندما يحتاج جزء ما إلى حجم أو شكل غير عادي، عادة ما يكون من الأسهل الحصول على 6061 بسرعة.
تكلف المواد الخام 7075 عادة أكثر من 6061 لنفس الحجم، ويظهر هذا الاختلاف بشكل أكبر على الأجزاء الكبيرة، ومعظمها صلبة حيث تشكل المواد حصة كبيرة من الإجمالي. على الأجزاء الصغيرة التي يتم تصنيعها بشكل كبير، يهيمن وقت الماكينة ويكون لاختيار السبيكة تأثير أقل على السعر النهائي.
يمكن أن يكون للوقت المتوقع أهمية بقدر التكلفة. إذا كان المشروع على جدول زمني ضيق، اسأل عما إذا كان سمك اللوحة المطلوب موجودًا في السبيكة المختارة والمزاج قبل الالتزام بالتصميم.
الأخطاء الشائعة عند الاختيار بينهما
- التبديل إلى 7075 لعلاج مشكلة الصلابة، عندما تساعد الهندسة فقط
- تحديد 7075 للإطار الملحوم
- خلط السبائك على الأجزاء التي يجب أن تتطابق بعد الطلاء بأكسيد الألومنيوم دون اختبار اللون أولاً
- ترك المزاج، حتى تصل حالة أكثر ليونة
- استخدام 6061 للثني المحكم في الصفيحة، حيث يميل إلى التشقق على السطح الخارجي للثني
- نسيان أن 7075 - T6 في بيئة رطبة ومجهدة قد تحتاج إلى درجة حرارة T73 أو لمسة نهائية واقية
غالبًا ما تلتقط مراجعة التصميم القصيرة هذه الأشياء قبل الطلب الأول. من الأرخص بكثير تغيير نوتة المواد مقارنة بالدفعة النهائية.
ملاحظة حول الاختبار
عندما تكون في شك، اختبر. تؤكد شهادات المواد أن المخزون يفي بمواصفاته، ولكن الفحص الحقيقي هو نموذج أولي تحت الأحمال التمثيلية. غالبًا ما يحل النموذج الأوّلي الآلي السريع في كل سبيكة السؤال بشكل أسرع من التحليل الإضافي، خاصة عند انحراف وتناسب وإنهاء كل المواد.
كتابة وسيلة شرح المواد
كن محددًا. "الألومنيوم" وحده يدعو إلى الاستبدال. تسمي وسيلة الشرح الواضحة السبائك والمزاج، وعند الاقتضاء، المواصفات، على سبيل المثال "6061 - T6 أو T651" أو "لوحة 7075 - T7351". إذا كان البديل مقبولًا، فقل ذلك في الرسم ؛ إذا لم يكن كذلك، فقل ذلك أيضًا.
- اسم السبيكة والمزاج معًا
- اسمح لمزاج اللوحة المخففة للإجهاد للأجزاء الكبيرة
- اذكر التشطيب وما إذا كانت الأبعاد تنطبق بعد التشطيب
- اطلب شهادات المواد عندما يكون التتبع مهمًا
الخطوات المقبلة
إذا لم تكن متأكدًا من السبيكة التي تناسبك، فقم بتحميل النموذج من خلال نموذج عرض الأسعار ووصف الأحمال والبيئة في الملاحظات. يمكن للمهندس المراجع اقتراح سبيكة ومزاج وعلامة الميزات التي سيكون من الأسهل صنعها في واحدة أو أخرى.
